주익 제작을 완료하고 시간이 많이 흘렀습니다.



계획했던 시간보다 6개월 늦어졌지만 작업을 완료하고 인증합니다.



주익 : 954 mm



동체 : 875 mm



비행중량 : 164 g

             (배터리 2셀 180mAh 포함)



동체 제작은 TB-3 알바트로스와 동일한 방식으로 진행합니다.



알바트로스 글라이더 (코스모) 발사키트 제작 -1

http://blog.daum.net/rc-f3a/8552145

알바트로스 글라이더 (코스모) 발사키트 제작 -1



알바트로스 글라이더 (코스모) 발사키트 제작 -2 (완성)

http://blog.daum.net/rc-f3a/8552149

알바트로스 글라이더 (코스모) 발사키트 제작 -2 (완성)

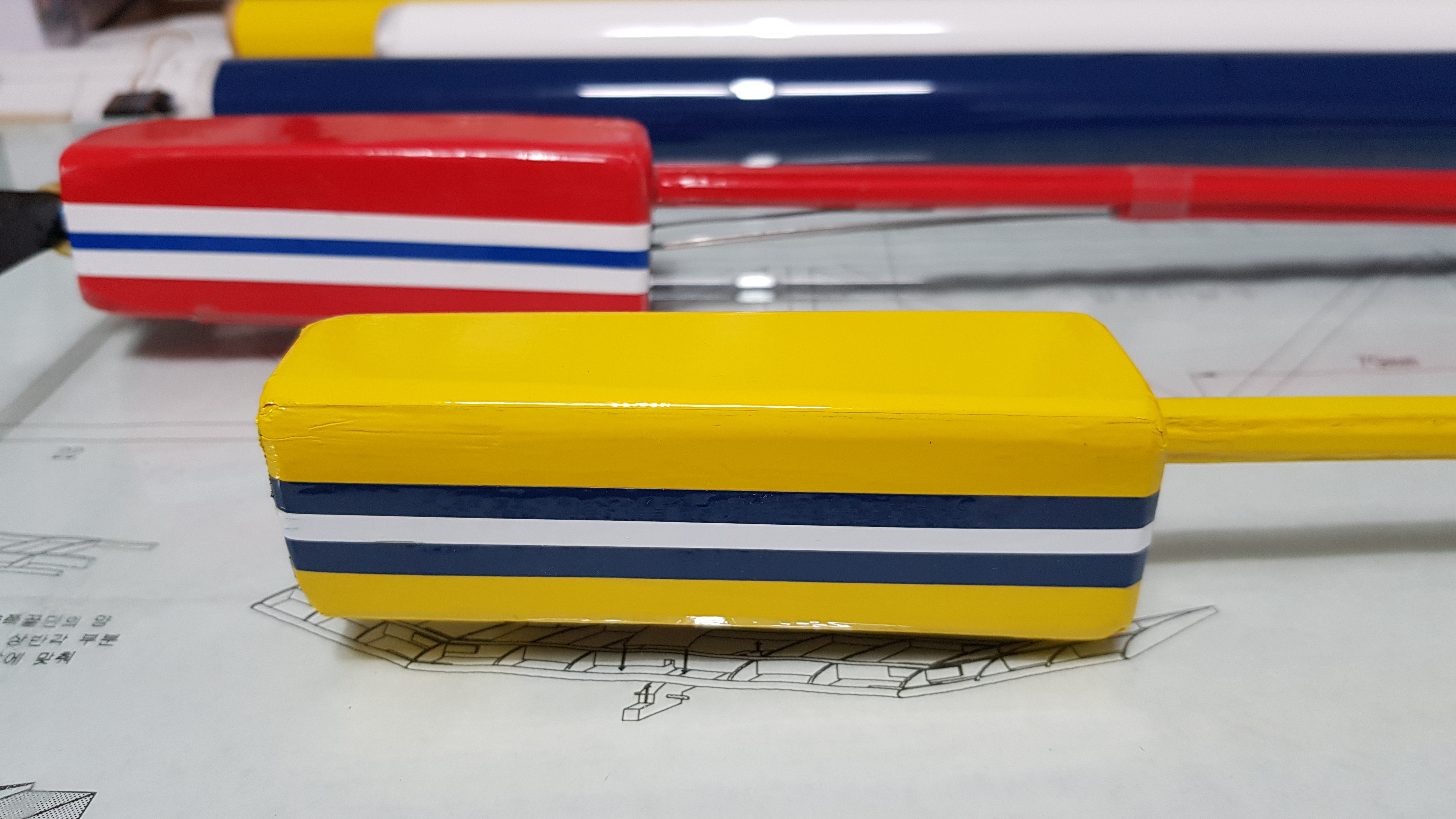

빨간색의 TB-3 알바트로스의 동체와 TB-2의 크기를 비교해 보았습니다.

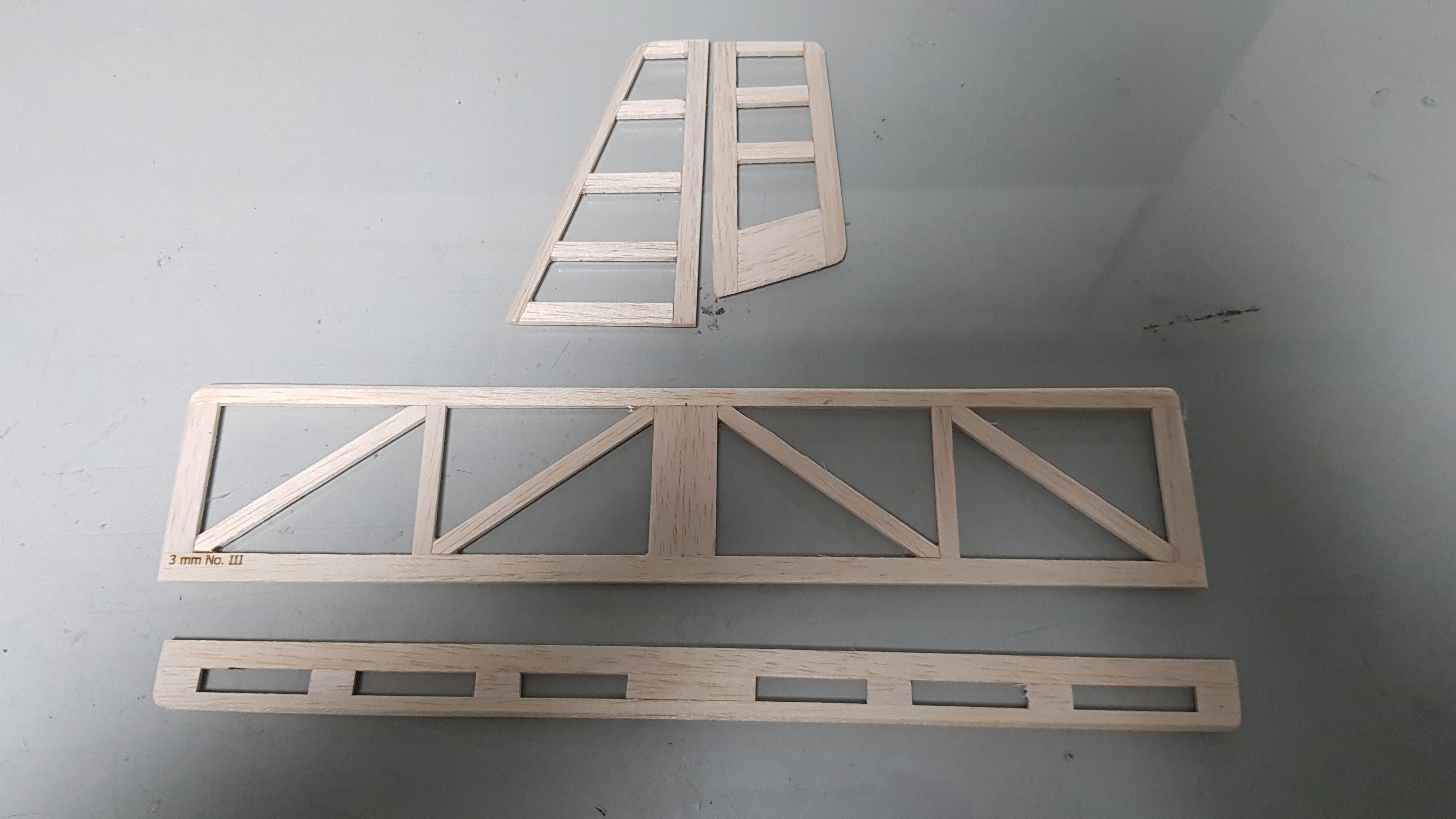

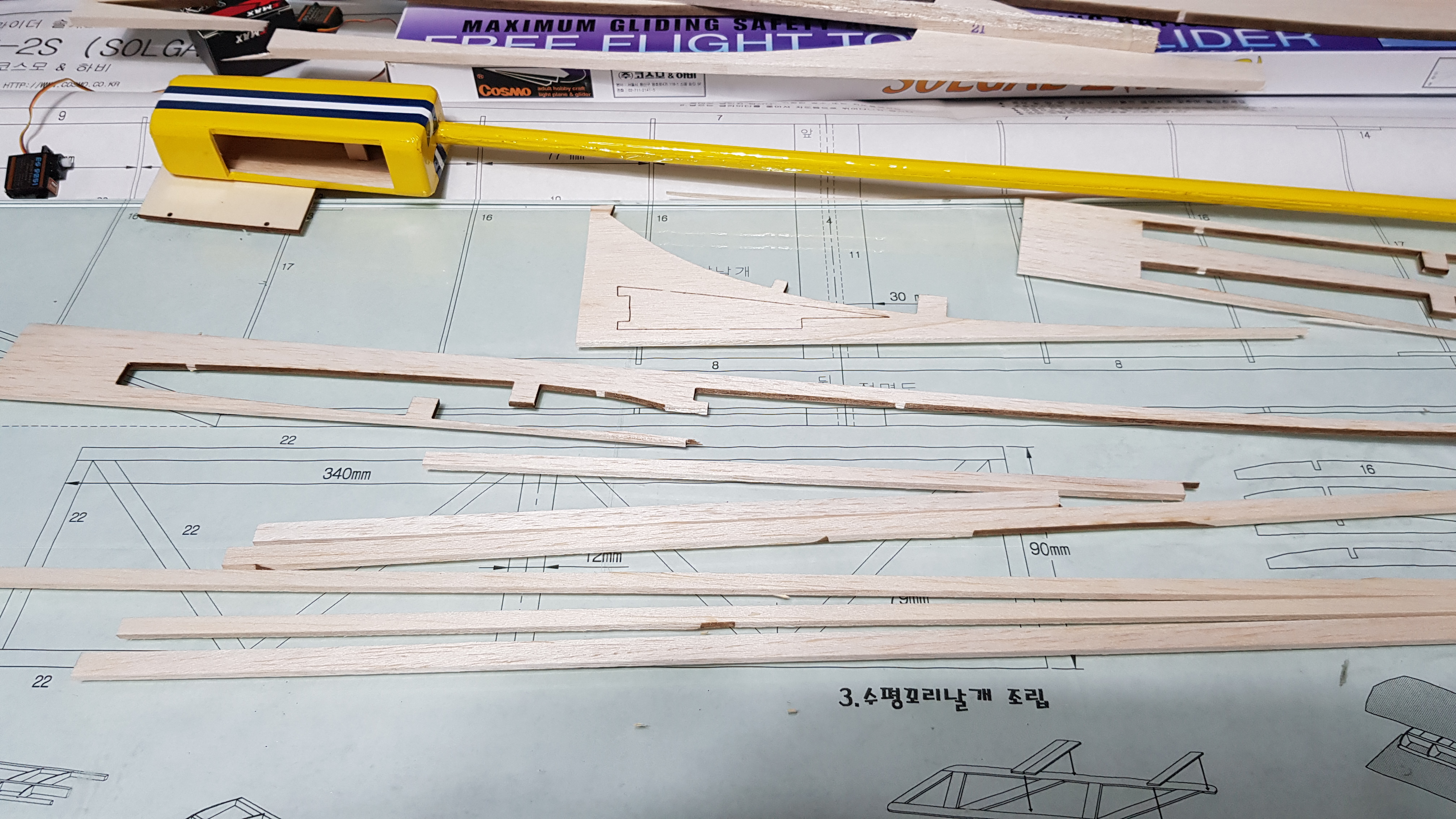

키트 내부에 들어있는 발사는 품질이 좋지 못해서 수평미익과 수직미익은 재질이 좋은 발사를 사용합니다.

고급 발사키트 제작후 남은 부품을 잘라서 쓰기로 했습니다.

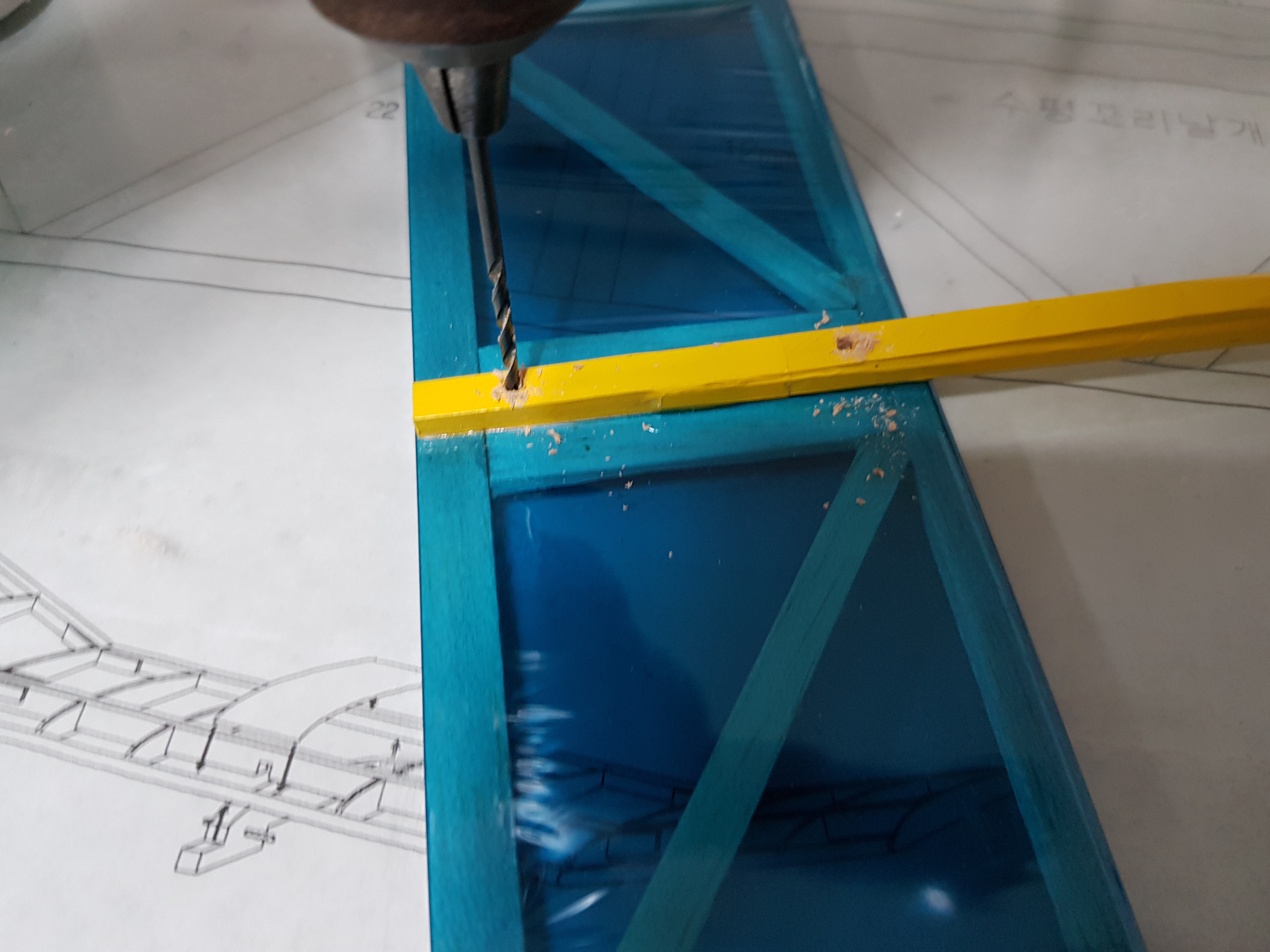

TB-3 알바트로스 기체를 참고하면서 제작 했습니다.

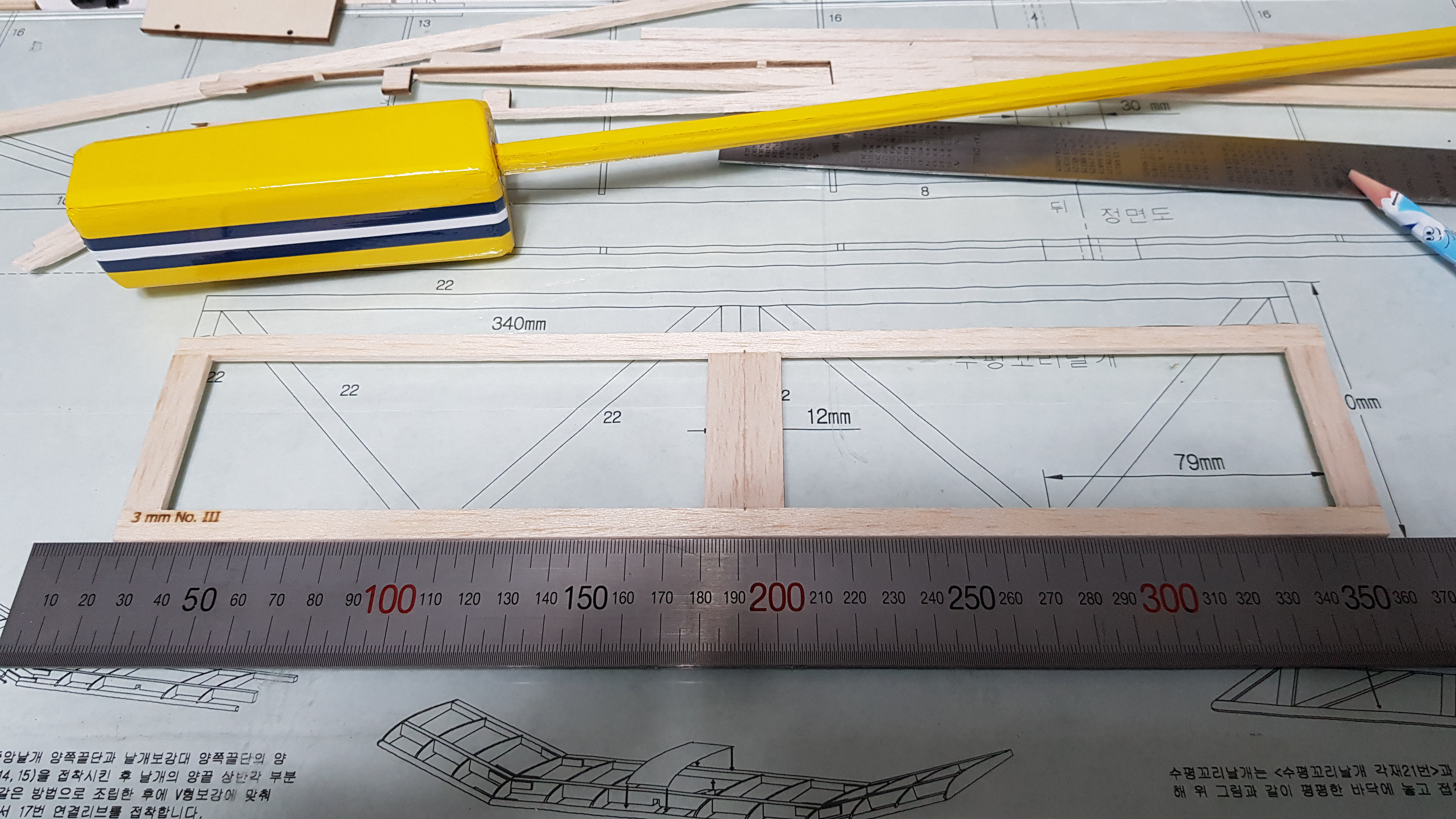

수평미익은 도면에 반영된 크기에 맞추었고 수직미익은 크기를 키웠습니다.

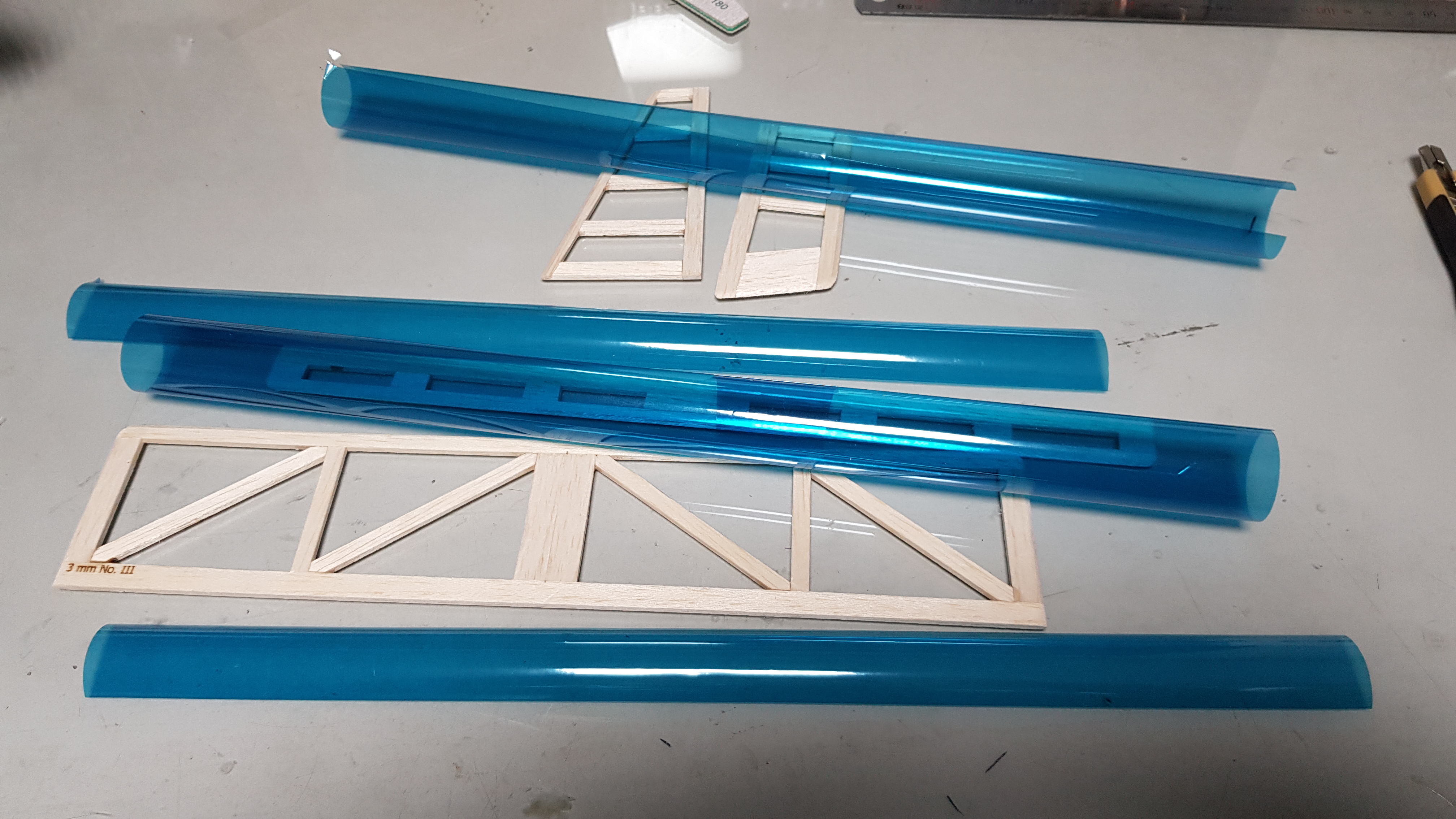

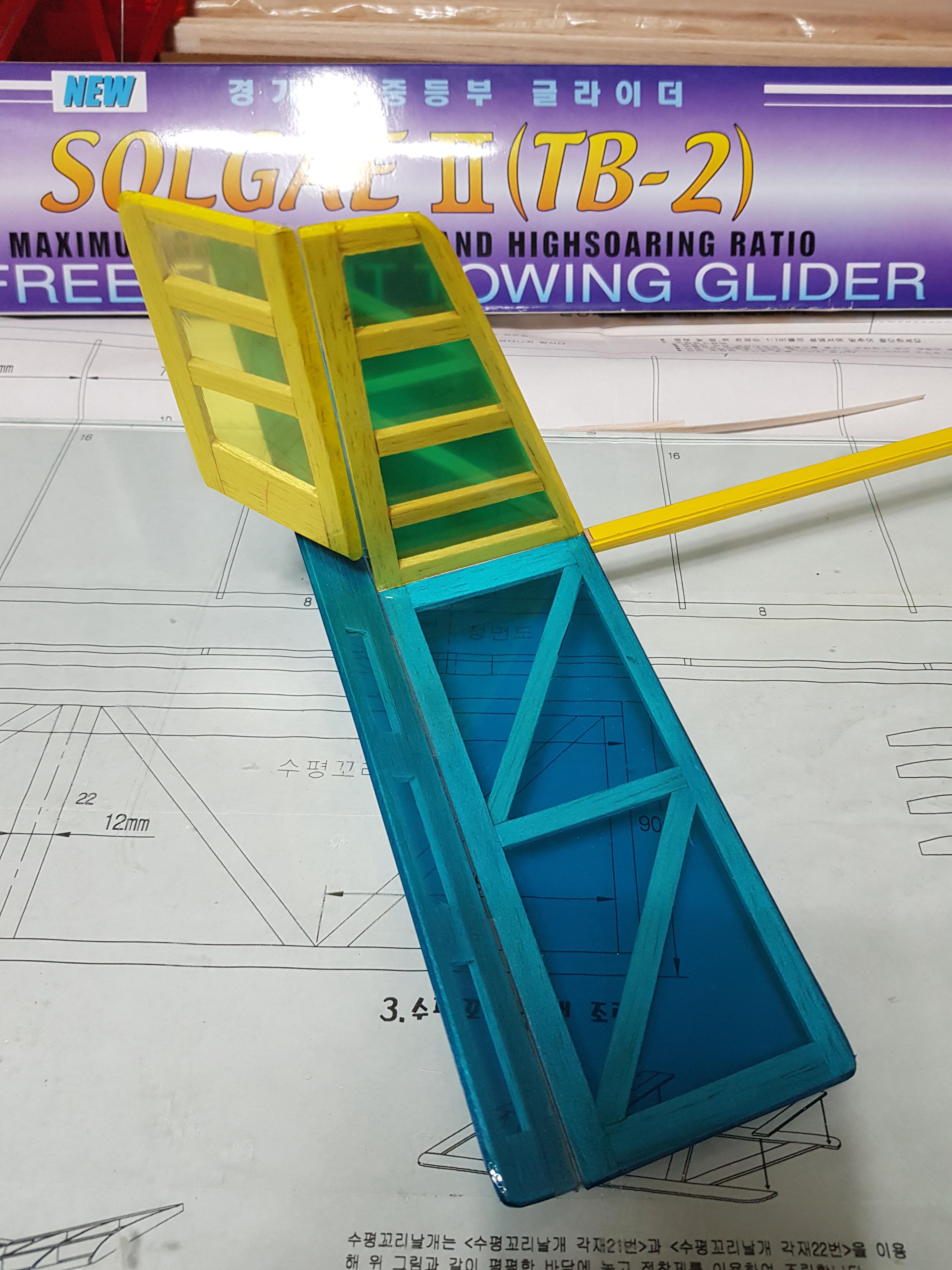

오라라이트 투명코트로 필름작업을 완료 했습니다.

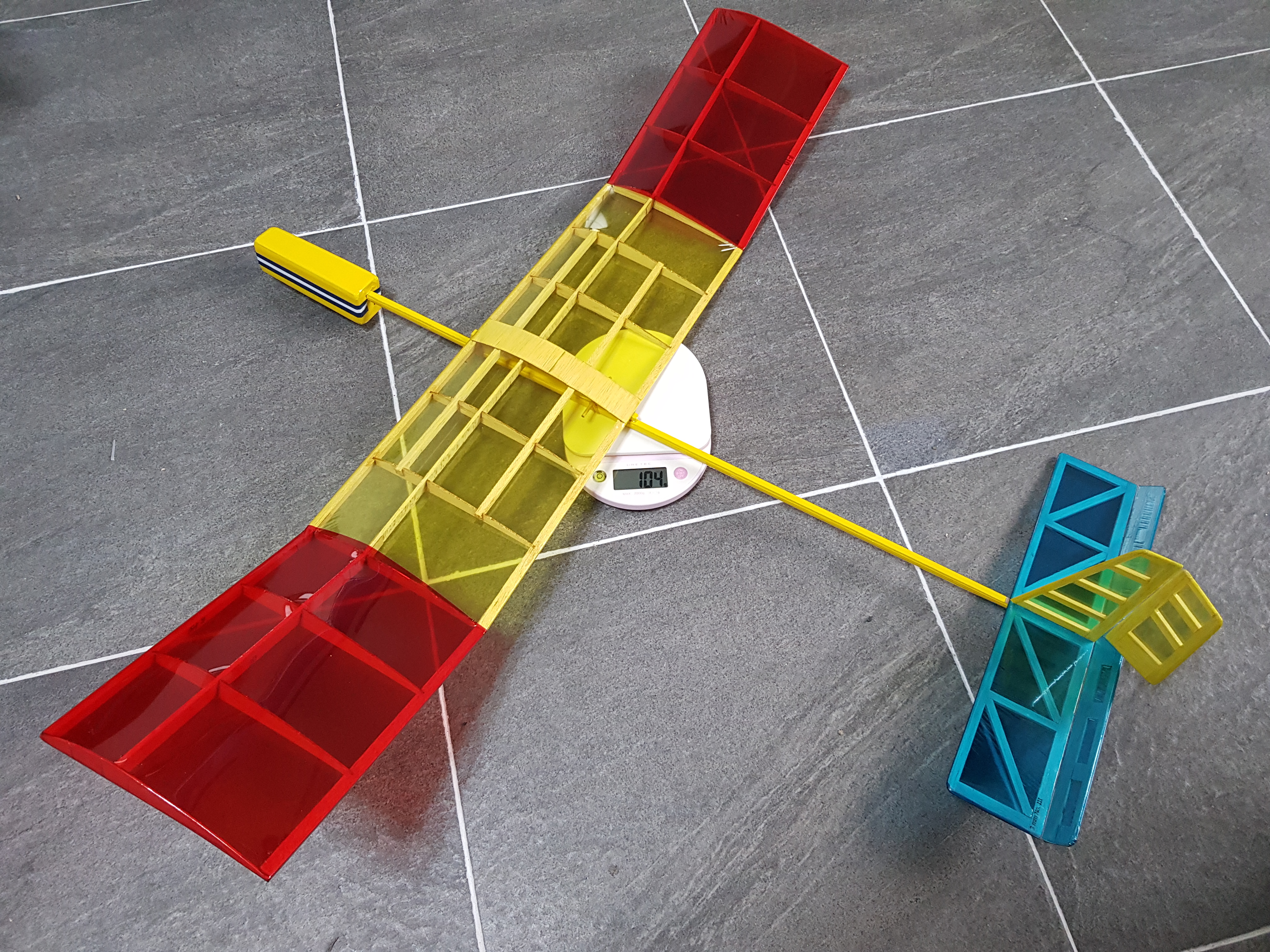

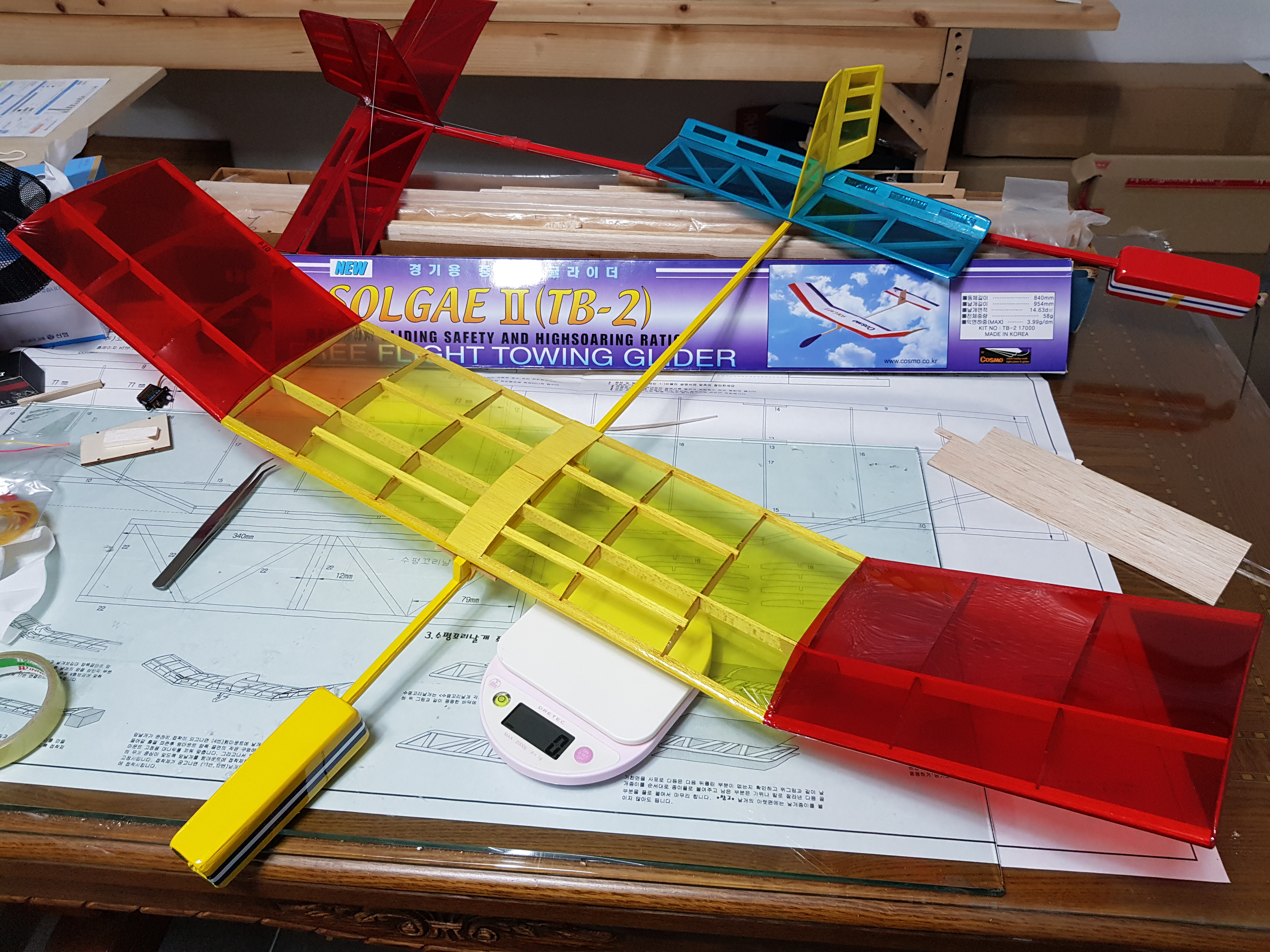

기자재 탑재전의 모든 작업을 완료 했습니다.



현재까지의 중량 입니다.

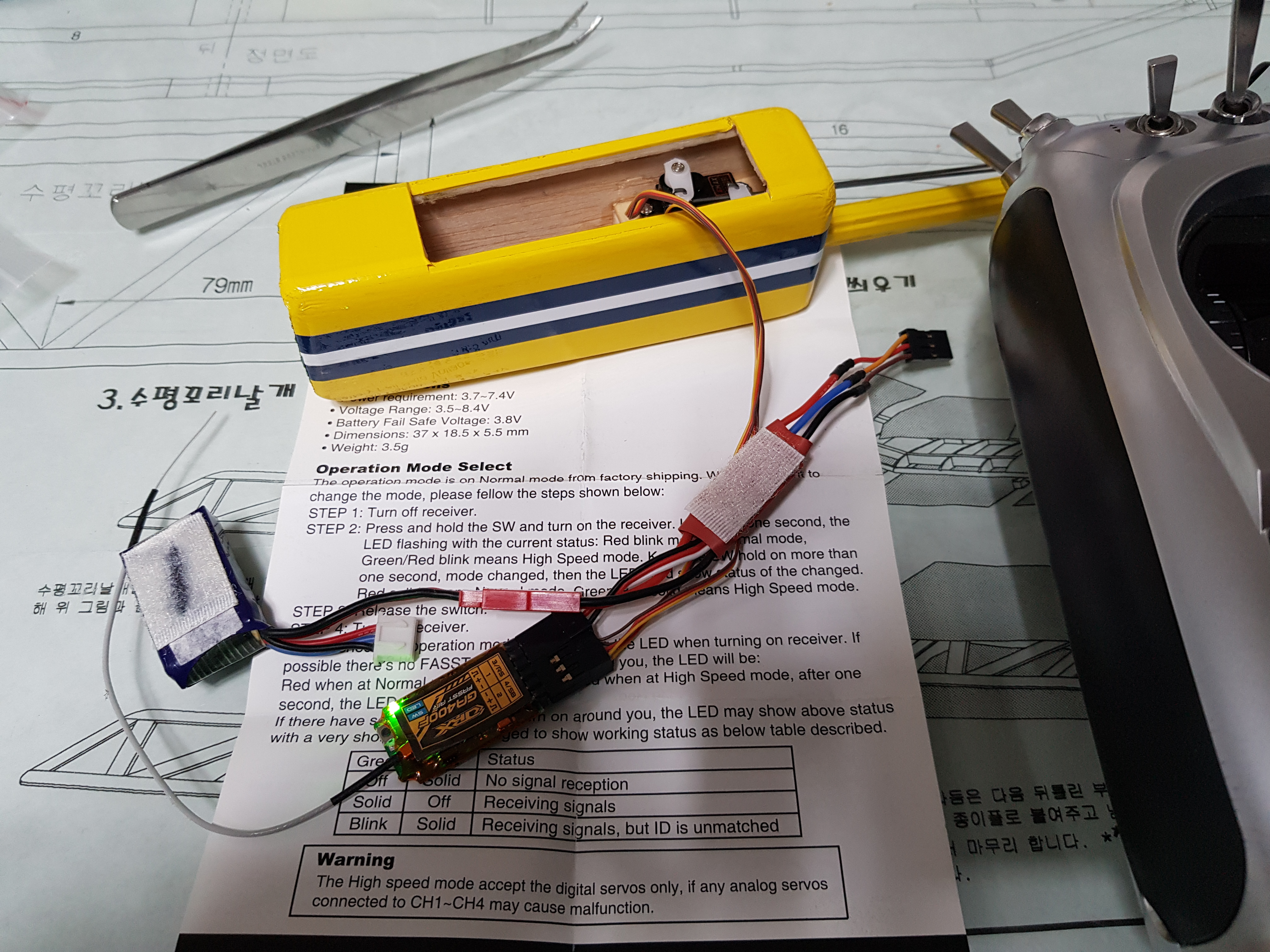

기자재 탑재를 완료 했구요.

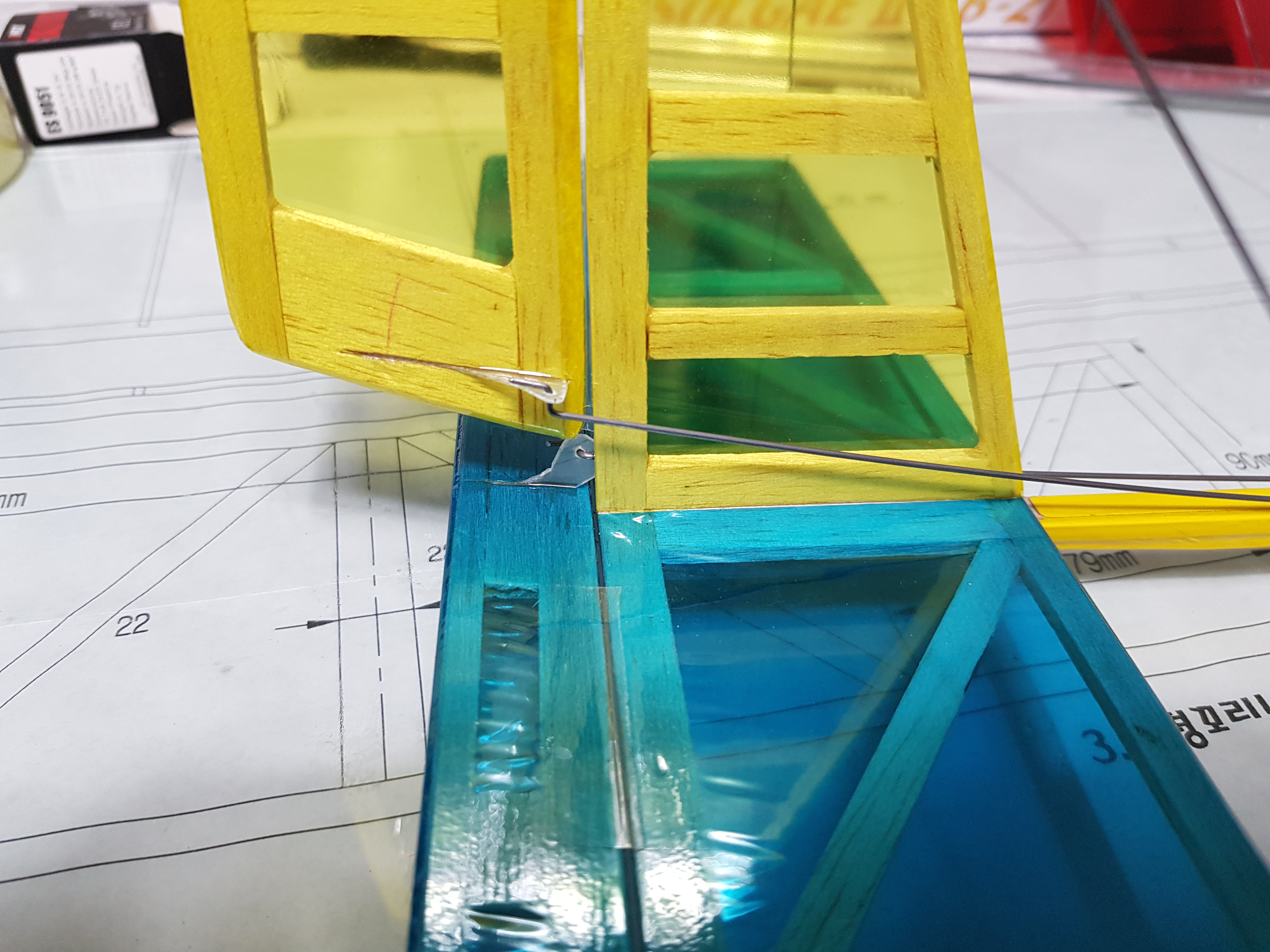

링키지 작업을 마무리 했습니다.

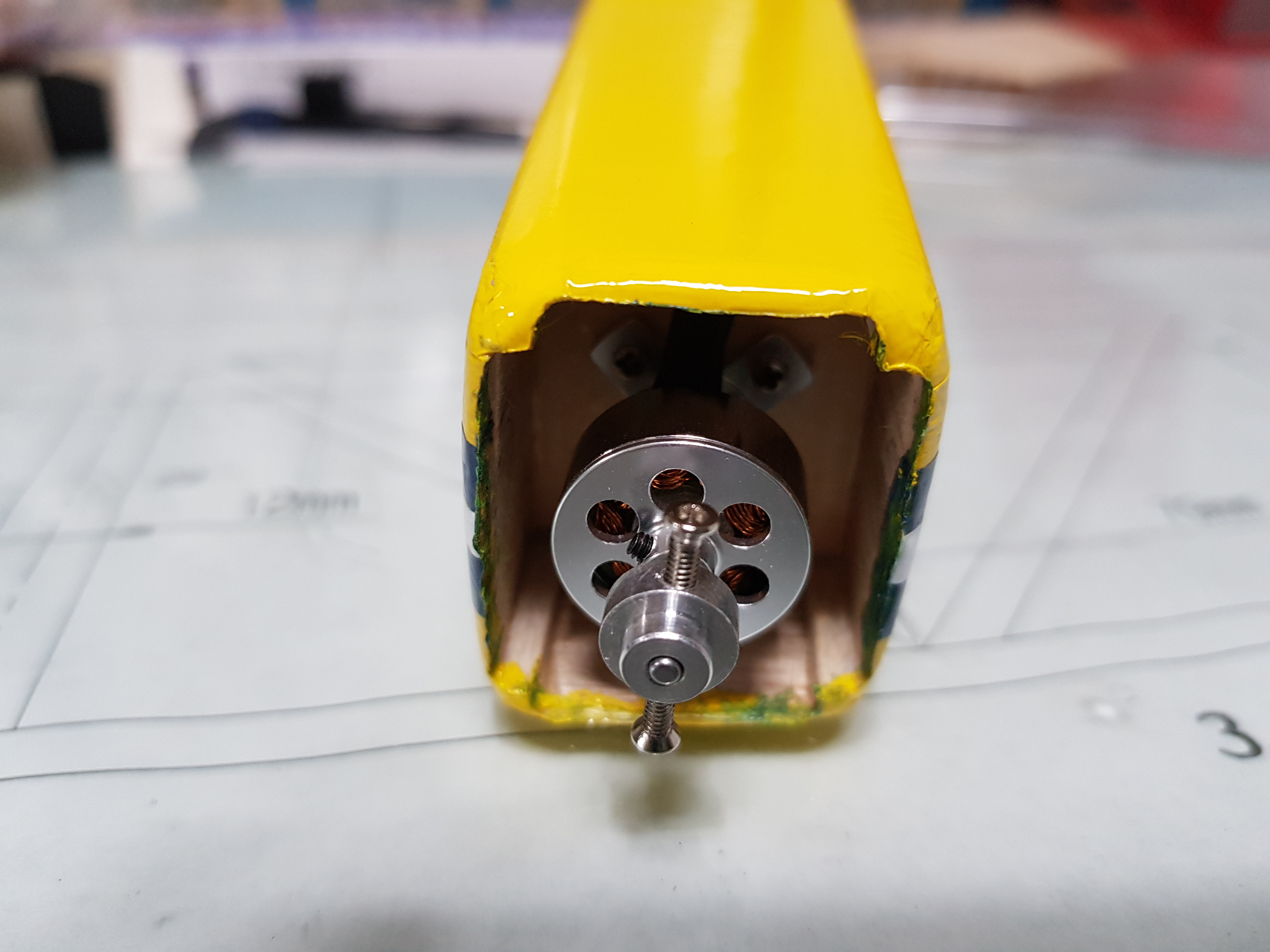

1800kv 모터를 탑재하고

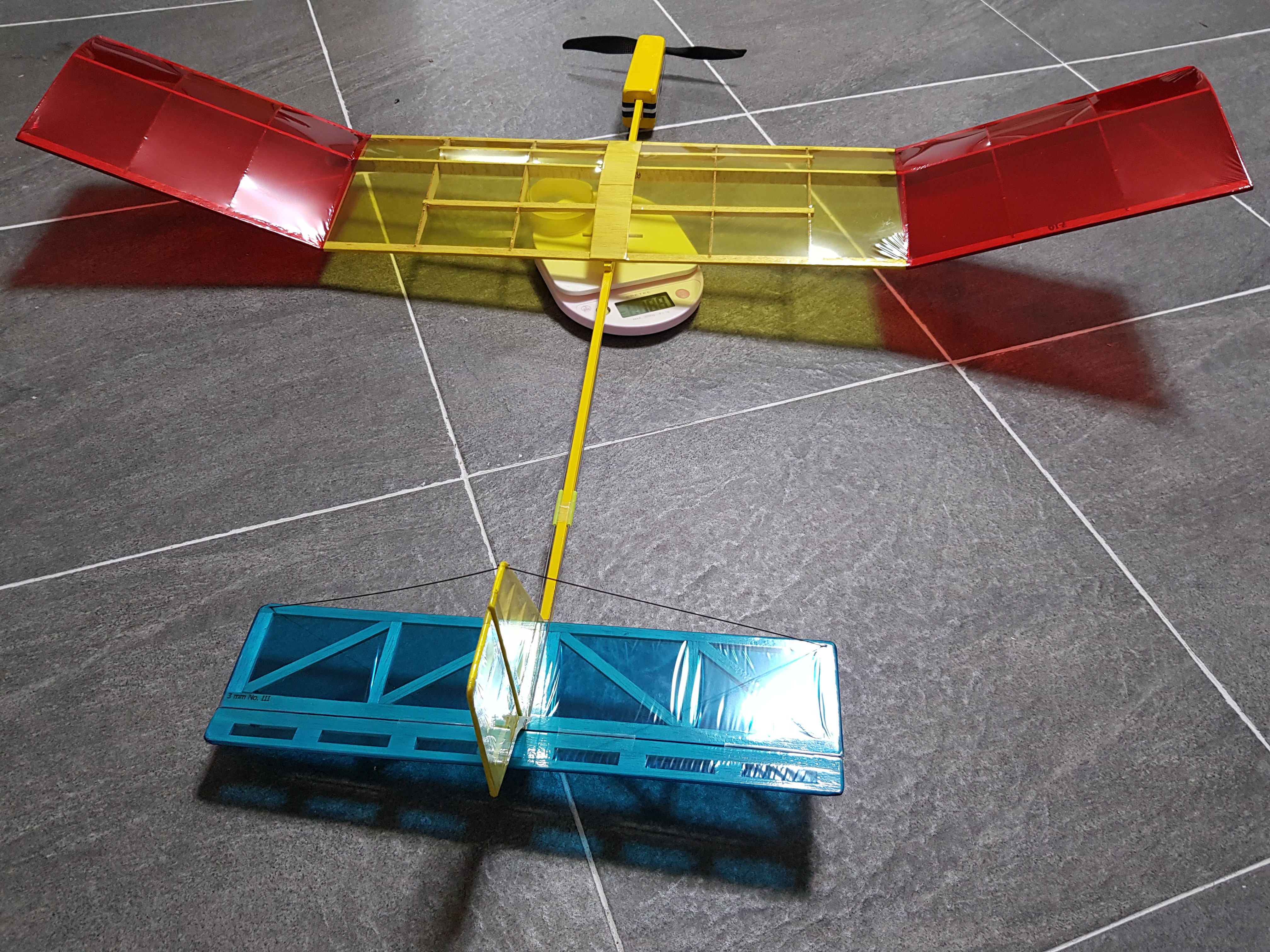

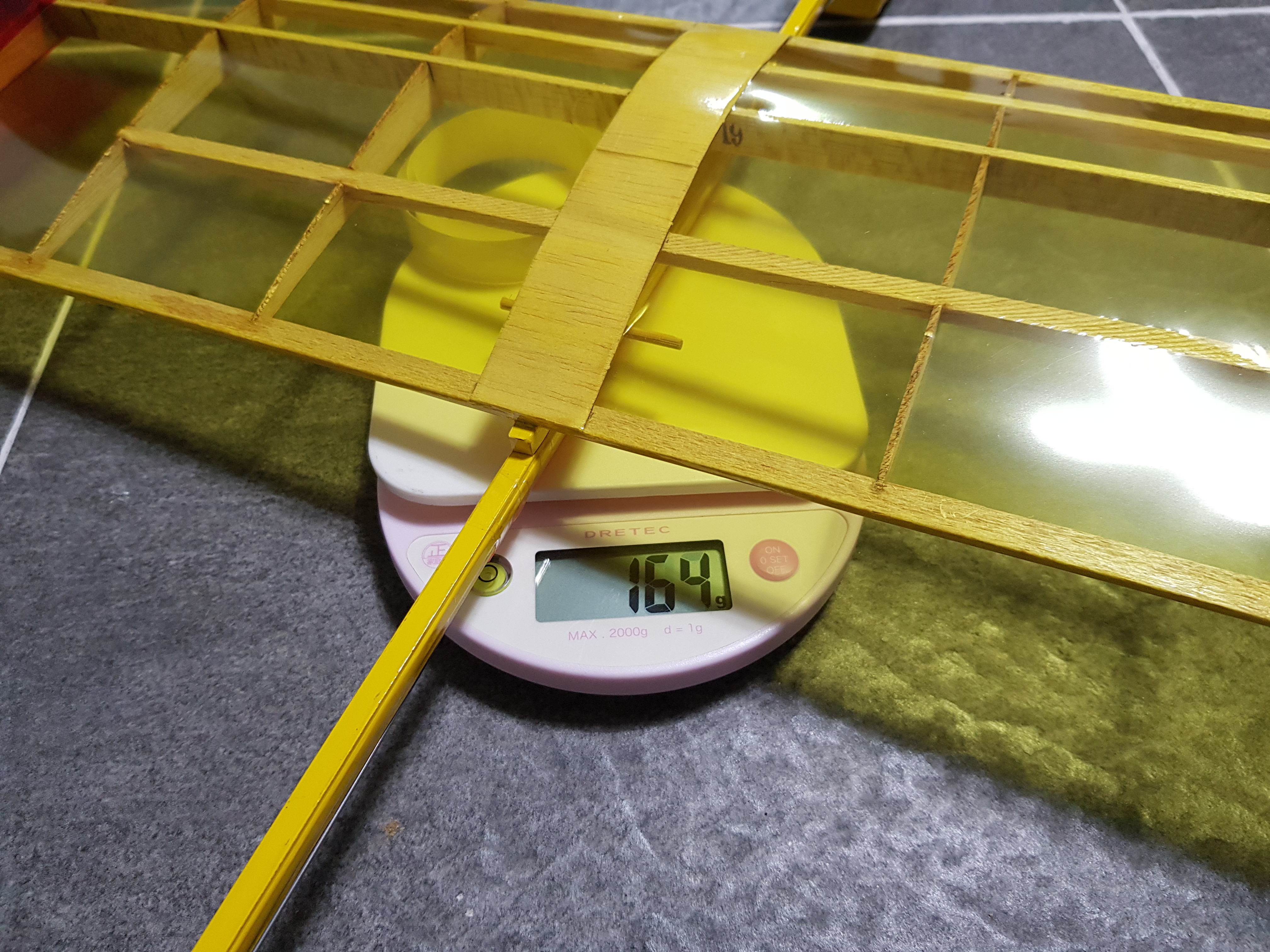

모든 작업을 끝낸후 배터리 포함 비행중량을 확인합니다.



164 g



주익 : 954 mm



동체 : 875 mm



비행중량 : 164 g  (배터리 2셀 180mAh 포함)



TB-3 대비 익면하중이 높아서 비행 속도는 조금 빠를것으로 예상합니다.



===================================================



동영상으로 비행성능을 확인해 보시죠 ^^
